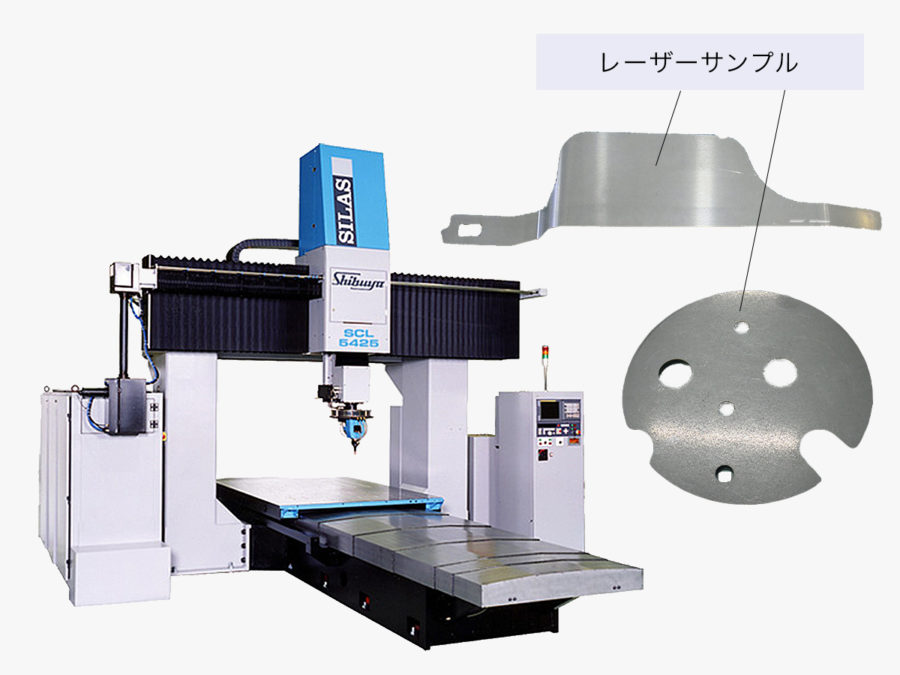

【切断・孔開け】レーザー加工機（６軸３次元）

型番：SCL5425（渋谷工業製）

■立体化広範囲：2200(Y)×2500(X)×820(Z)
■平面加工対応板厚：〜９mm

ハイテン材厚板から立体成型品まで加工用途が広く、ワークセット用の受け台を自社制作することで短納期での生産が可能。

鋼板　SPH-OD270 板厚2.3ミリ
油圧プレス後の立体加工

鋼板　SPH-OD270 板厚3.2ミリ
平面加工　外形φ26、内径φ20のワッシャー

鋼板　SCGA270C-45（防錆材） 板厚1.0ミリ
平面加工

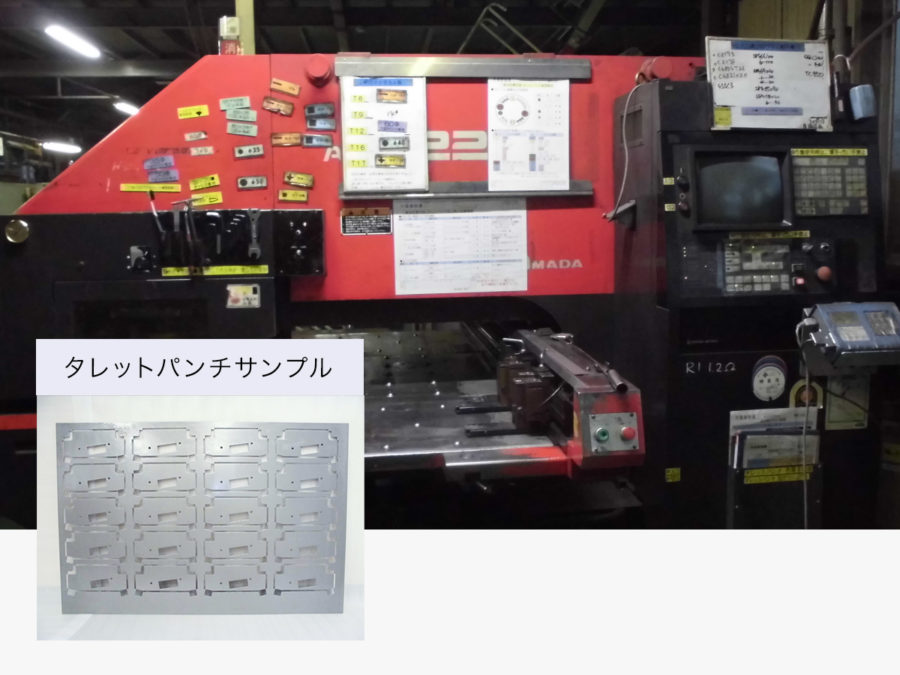

【切断・孔開け】NCタレットパンチプレス

型式：ARIES224i　(アマダ製）

■加工範囲：幅650mm×長さ1000mm（つかみ替えで2500mm程度まで）■平面加工板厚：〜3.2mm

最大20種類の金型での加工を組み合わせ、鋼板を様々な形状に加工。主に汎用型を使用するため急な変更・微調整にも即対応可能。

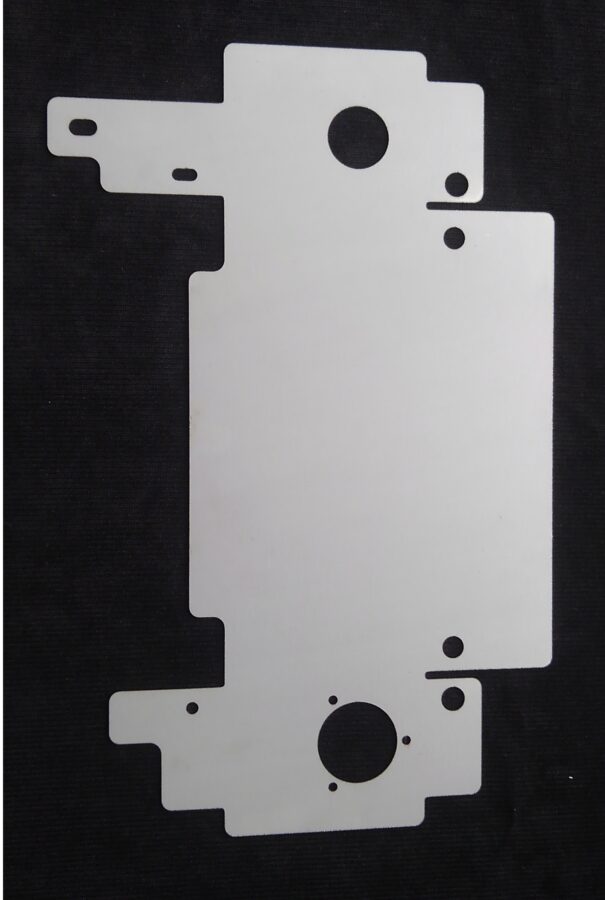

鋼板 板厚1.0mm
救急車キャビネットの構成品（展開抜き）

鋼板 板厚1.0mm
園児送迎バスのシート取付用ひな壇部品のブラケット（展開抜き）
多数個取り設定（914mm×610mmの材料で209個加工）

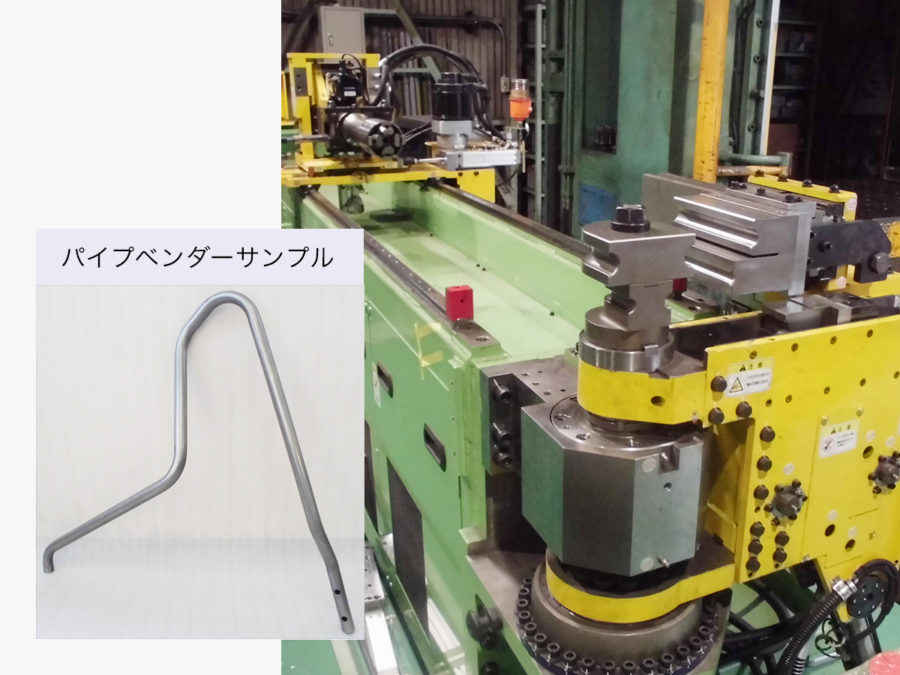

【成形】パイプベンダー

型式：40型（京葉ベンド製）

■最大曲げ管径：φ42.7×t3.5mm■最大曲げR：R150mm■最大曲げ角度：200°■最大捻り角度：±360°

楕円パイプ、角パイプ、異形パイプ、小Rと大R曲げを合わせた複合R曲げも対応可能。

25×12の角パイプ
デッキシートのベース部分に使用するフレーム

φ15.9のパイプ
シート足元に設置するパイプガードの構成品

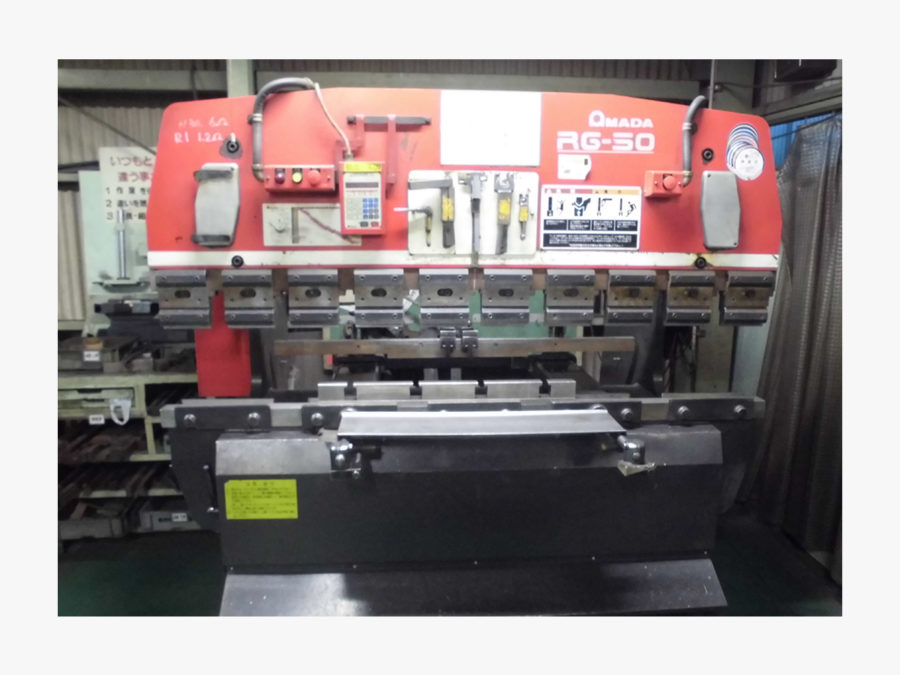

【成形】プレスブレーキ

型式：RG（3機種）　■加圧力と加工長さはそれぞれ、100t：2400mm、50t：1600mm、35t：800mm

型式：SHP-30C（1機）　■加圧力30t、加工長さ500mm

鋼板や丸棒の曲げ、パイプの成形などに、製品の大きさに合わせて使用。

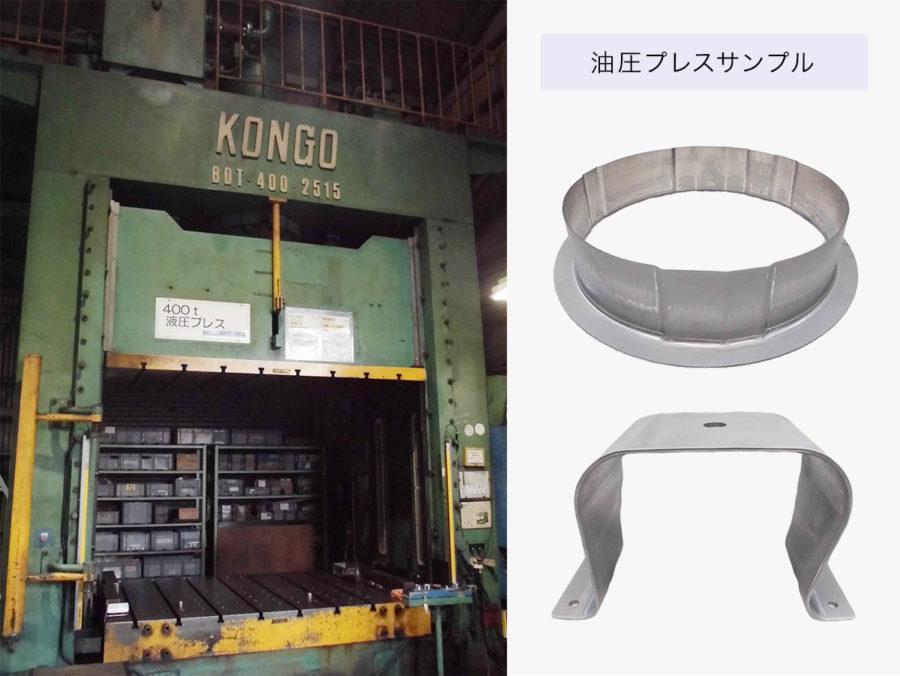

【成形】油圧プレス

400t、200t、15t
KONGO製

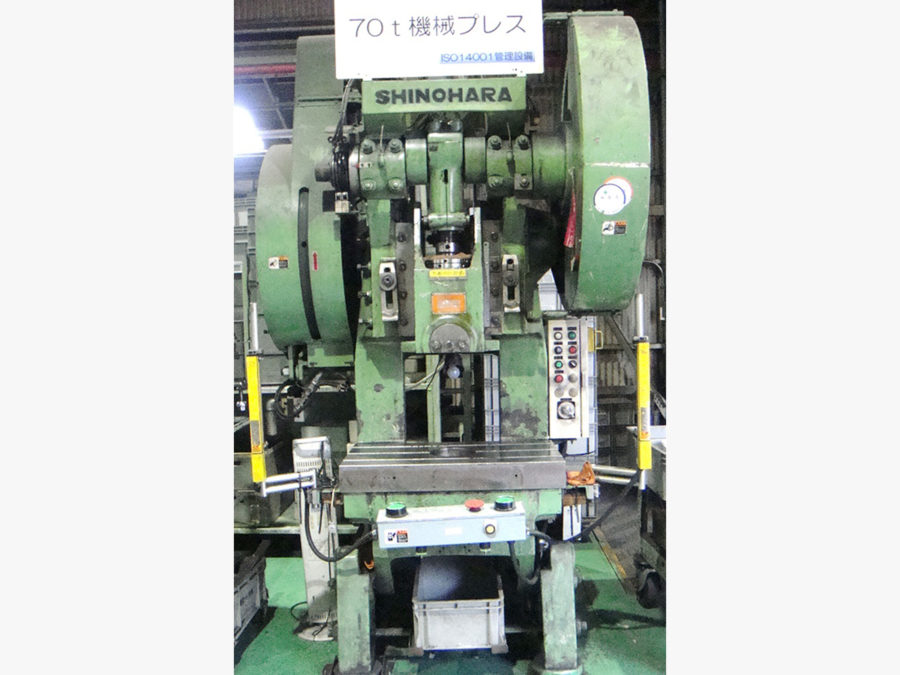

【成形】機械プレス

70t、50t、30t
しのはらプレスサービス製

【切断・孔開け】シャーリングマシーン

型式：NS-2535（アマダ製）

■切断対応長さ：〜2500mm■切断板厚：〜3.2mm■NCバックゲージ範囲：7～700mm

0.8mm〜3.2mmの定尺材を常備することで少量受注品・試作・特急品等の生産に対応。

【切断・孔開け】その他の設備

様々な工作機械を、加工する材料や加工内容に合わせ、効率的に組合せ生産対応しています。

セットプレス　型式：SP-30Ⅱ（アマダ製）
■加工範囲：2000mm×400mm■加工板厚：～3.2mm
金型によ、φ30までの孔開けやプログラムによる簡単な形状抜きに使用

ボール盤２機　型式：KIRA　KID-420
ドリルなどによる、厚板の孔開け、タップ掛け、スポットチップ研磨に使用

フライス盤（AMADA製）　Brigeport　SERIES Ⅰ
金属の切削加工や長孔加工に使用

コンタマシーン（アマダ製）
■型式　VA-400
鋼板や鋼材の荒切りに使用

メタルソー（HITACHI製）
■型番　CU 15 SB
板厚4.5mm以上の鋼材やφ10以上のパイプ、角パイプに切断に使用

【溶接】スポット機ほか

定置スポット溶接機
電元社製

ポータブルスポット溶接機
電元社製

アーク（CO2）溶接機
パナソニック製

ガス溶接（アセチレン-酸素使用）

溶接作業

溶接作業

スポット作業
